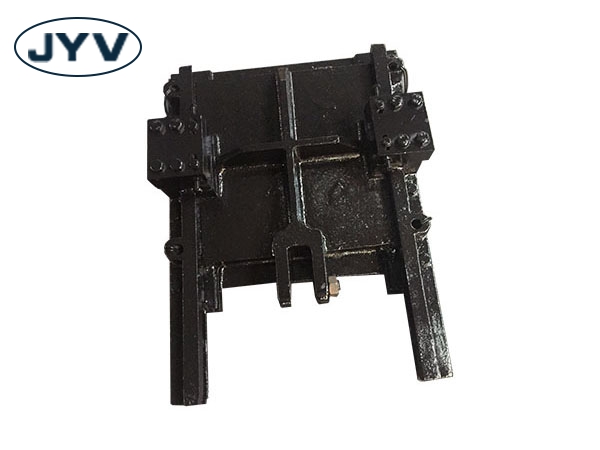

鑄鐵鑲銅方閘門
關注次數：? ? ? ? 發布時間：2017-02-15
名 稱：鑄鐵鑲銅方閘門，鑲銅鑄鐵方閘門
型 號：ZMQF,SFZ
規 格：DN200*200-DN3000*3000
壓 力：0.1MPa
適用介質：污水、海水、清水
結構形式：明桿式、暗桿式
安裝形式：墻靠式（附壁式）、法蘭式
驅動方式：手輪式、手搖式、手電兩用啟閉機
鑄鐵鑲銅方閘門結構形式：鑄鐵鑲銅方閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 ，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
工作性能：鑄鐵鑲銅方閘門.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到放水、關水或調節水位的目的。
產品用途：鑄鐵鑲銅方閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
